成都一颗“鲜笋”般的高塔正请全城人民一起想名字,点燃了冬日里的一把火。“滚滚塔”、“成竹塔”、“雨后春笋塔”……突然爆红的“鲜笋”究竟长什么样子?让我们一起揭秘成都大熊猫国际旅游度假区观光瞭望塔的建筑“密码”。


全新IP:大熊猫、竹笋、芙蓉花

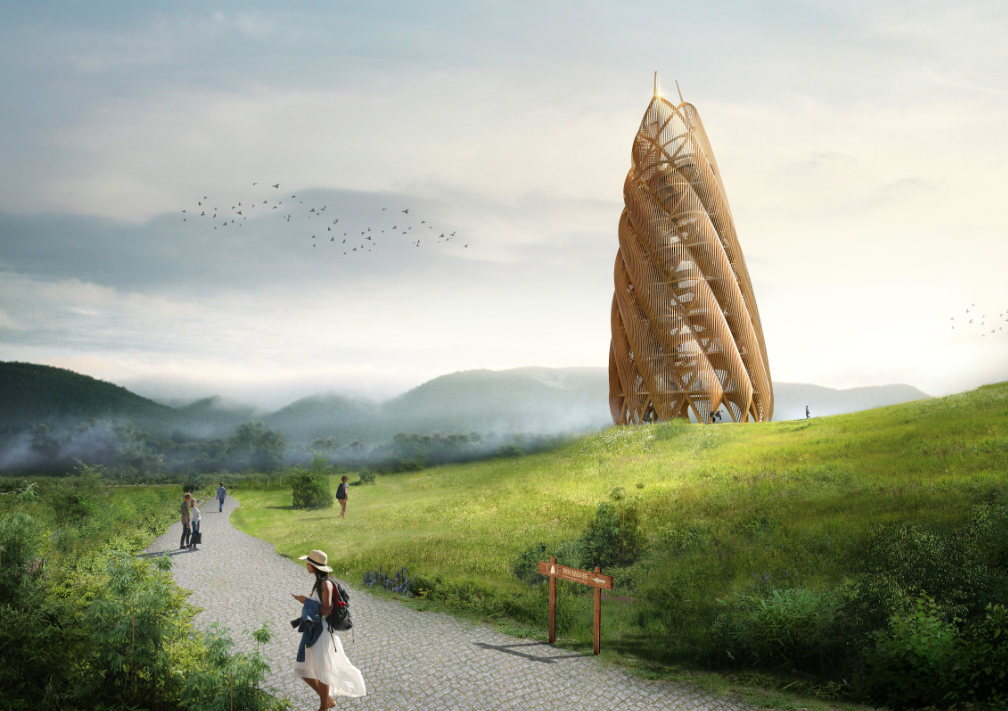

观光瞭望塔效果图


中国五冶承建的成都大熊猫国际旅游度假区观光瞭望塔,位于“熊猫之都”北湖片区内——成都大熊猫繁育研究基地核心区域,是北湖片区的制高点、地标和视觉中心,不仅体现着地理区域优势,且建筑本身自成一处文化、经济平台,将更为有力地推动熊猫基地发展,成为成都市的新名片。


作为国家AAAA级旅游景区——成都大熊猫繁育研究基地的在建新地标,观光瞭望塔塔身通体采用钢结构配以玻璃幕墙,塔形如耸立的雨后春笋,被广大网友戏称为“熊猫新宠”。


同时,该塔楼层空间以成都市花——芙蓉花为指引,外缘弧层层重叠,在视觉上呈现出芙蓉花开的美妙享受,游客游览至此仿佛置身于繁花胜景之中。

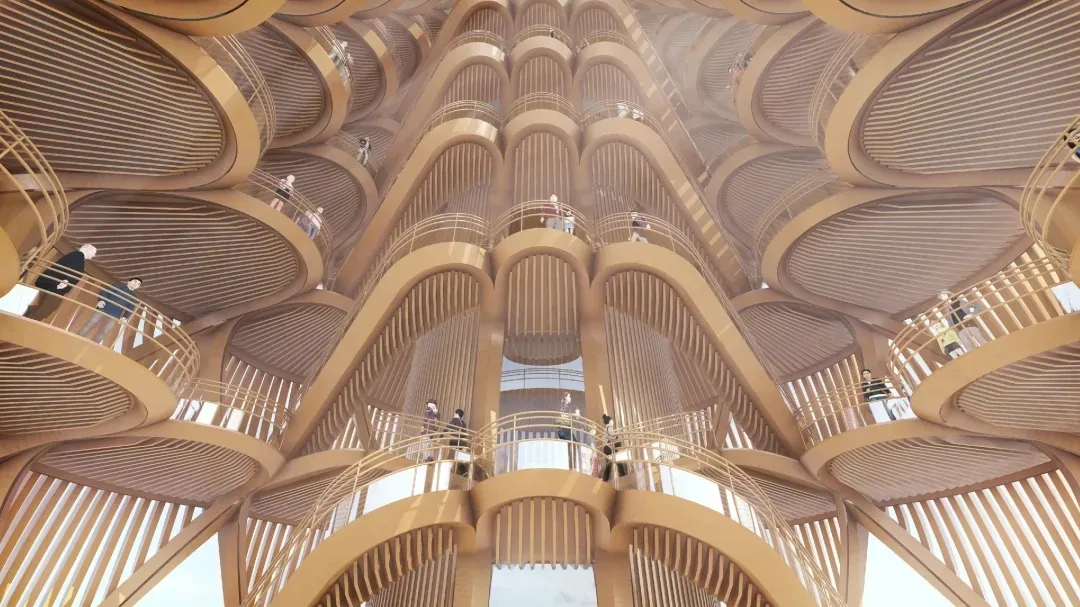

观光瞭望塔内部造型


据了解,该塔高约69.8米,建筑面积约5900平米,设地下一层和地上九层。其中1~9层将分别呈现活力舞台、熊猫剧场、艺术展廊等多重空间,满足全龄段游客不同需求。熊猫、竹笋、芙蓉花……一系列成都元素的叠加和混搭,一座全新的熊猫主题地标,正在“发芽”。

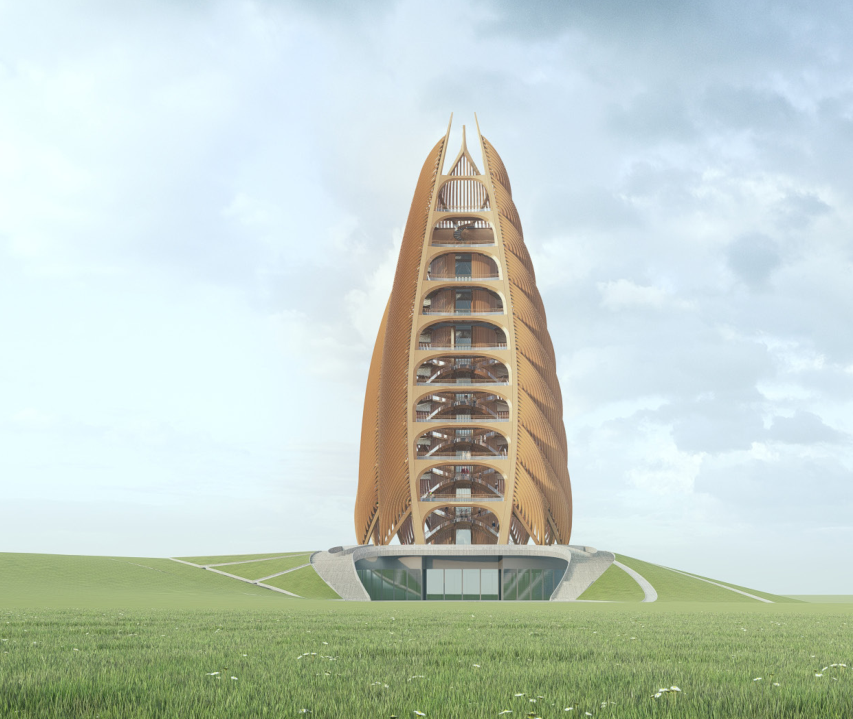

观光瞭望塔正面效果图


建筑密码:萌芽的灵动春笋

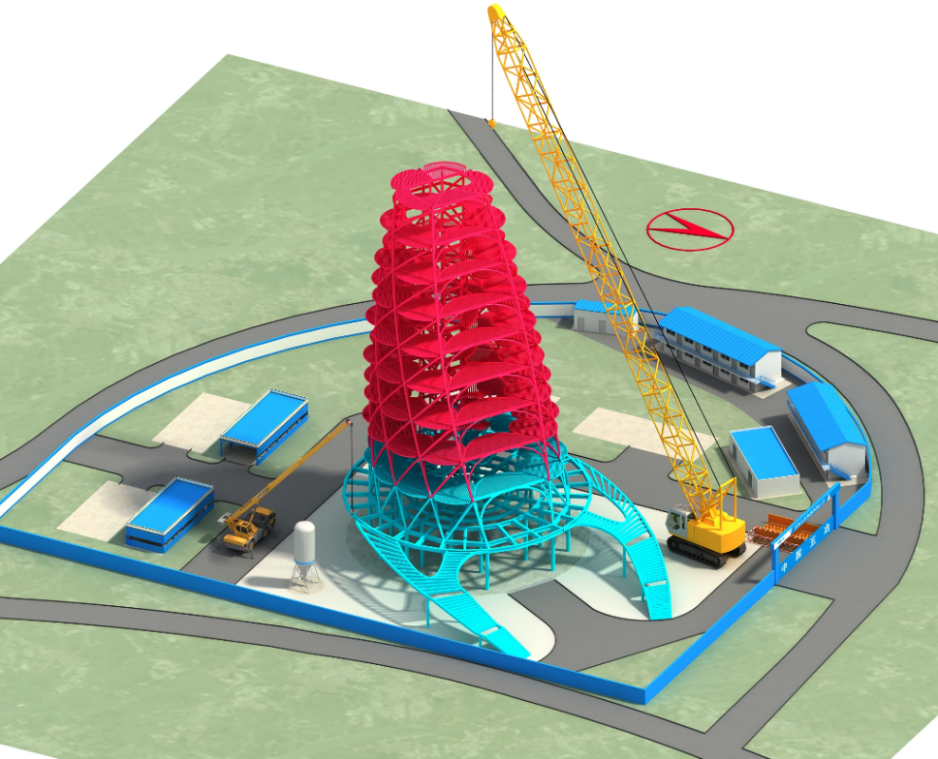

BIM技术织密“钢笋壳”


观光瞭望塔的春笋造型,要求塔身呈现“上小下大”的流畅造型,所以施工过程中所采用的钢结构多为弧形构件,每层构件的尺寸均不相同,对建设团队提出了极高的制作精度要求。


中国五冶采用了目前行业内最先进的BIM技术,通过BIM模型对观光塔的“笋壳”部分,即钢结构网壳进行了坐标数据收集、转换,并建立安装现场三维座标轴网。同时,运用全站仪将各编号关键点进行测放,确定不同轴间每个幕墙连接件的坐标、轴线等关键定位点,保证“钢笋壳”安装就位精度。




观光瞭望塔平面设计图

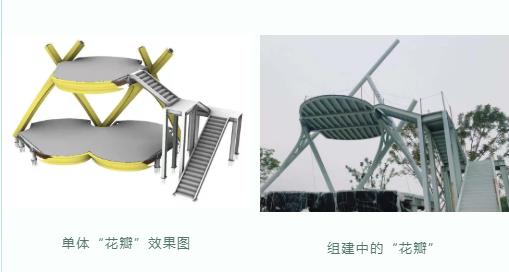

81块“芙蓉花瓣”

成就360度观景平台


作为区域内的观景新地标,建成后,观光塔将与“339电视塔”相互瞭望。该塔的每一处观景平台,都呈现出芙蓉花瓣造型,81块花瓣观景平台共同成就了成都又一全景式观景胜地。


为了保证每片“芙蓉花瓣”的唯一性,项目团队在生产加工前必须提前放样、深化出图、开模,对每个安装节点进行三维模拟定位,指导现场放线工作,提高其准确性和施工效率。同时,建立坐标控制网,消除误差,采用全站仪及各种测量仪器,以确保其坐标点位的精确度。





精密安装

打造灵动“春笋”


据了解,本项目典型结构为斜网柱、支撑、花瓣平台安装,为减少高空作业,优先在地面拼装成单元件后再进行吊装。


在施工现场,“春笋”幕墙的变截面弯弧格栅最长单根长度约12米,重约600千克,普通施工措施无法满足施工要求,项目部选用钢管脚手架与汽车吊的组合作业施工的方式,在花瓣内部搭设钢管脚手架,采用汽车吊和叉车进行转运,配合进行施工该区域幕墙,进行材料转运及幕墙弯弧格栅吊装安装。

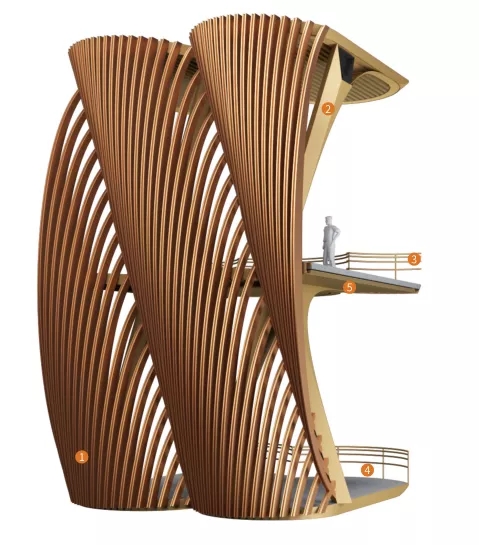

幕墙外立面效果图


巧妙机关

设计“发芽”姿态


观光塔的塔冠是另外一个与众不同点。该塔冠平时是闭合的,只有在熊猫宝宝诞生、明星熊猫生日、法定节假日等重要时间节点,塔冠才将开启,呈现出‘春笋发芽’的姿态。


塔冠智能动态开闭系统是由84根杆件组成,最长杆件长度约20米。要确保塔冠完美开启,必须确保这84根杆件开启动态一致。因此项目部采用液压系统进行开闭动作的实现,在实现开闭的过程中,每个杆件增设位移传感器,及进行比例调节控制,使其精确满足每根杆件的开启效果及速度要求。另外还将采用钢板焊接造型为月牙型的钢构件作为杆件龙骨,采用外包铝板和铝型材来装饰杆件外观效果,确保其在风压、高温下的牢固性和稳定性。

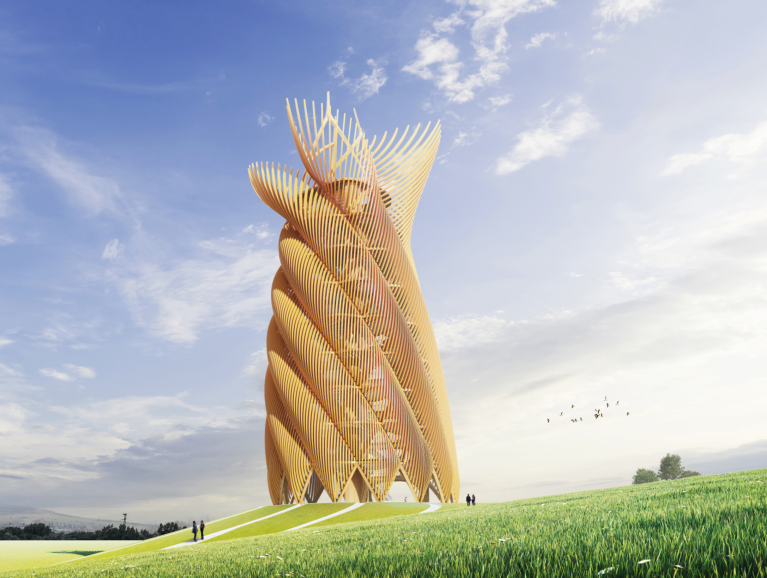

观光瞭望塔塔冠开启效果图


据悉,该项目正处于紧张的施工中,预计将在2月底前完成塔体主体结构的建设。
