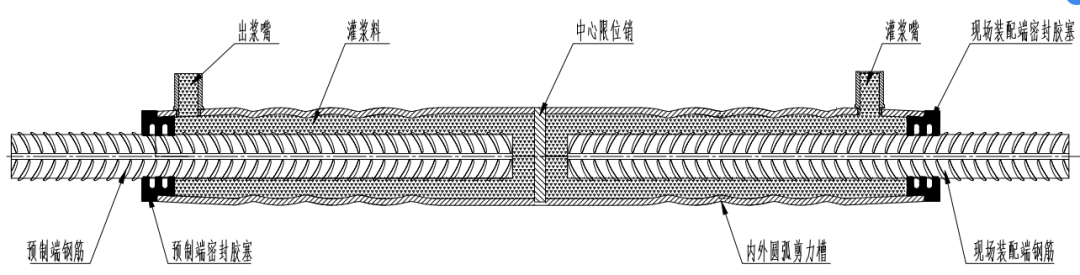

全灌浆套筒一端为预制安装端，另一端为现场拼装端，套筒中间应设置钢筋限位挡板，预制安装端及现场拼装端用于钢筋伸入锚固的长度均不应小于10ds（ds为被连接纵向钢筋直径），套筒下端应设置压浆口，套筒上端应设置出浆口，压浆口下缘与端部净距应大于30mm，不宜大于50mm，安装时套筒方向应正确放置。

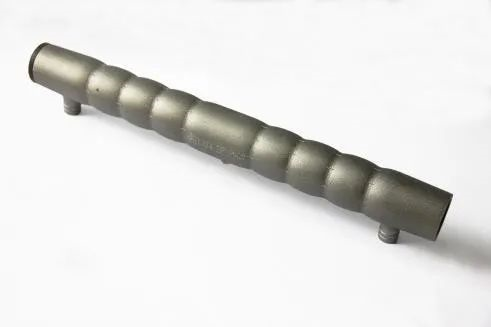

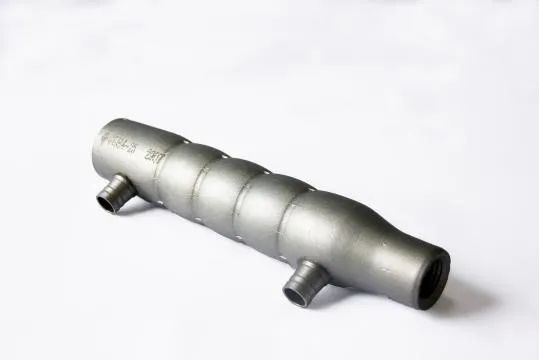

筒体两端均采用灌浆方式连接钢筋的灌浆套筒。

筒体由两个单元通过螺纹连接成整体的全灌浆套筒。

筒体一端采用灌浆方式连接，另一端采用非灌浆方式连接钢筋的灌浆套筒。

筒体由一个单元组成的半灌浆套筒。

由互相独立的灌浆端筒体和螺纹连接单元组成的半灌浆套筒。

筒体非灌浆端钢筋采用直接滚扎直螺纹方式连接的半灌浆套筒。

筒体非灌浆端钢筋采用剥肋滚扎直螺纹方式连接的半灌浆套筒。

筒体非灌浆端钢筋采用镦粗直螺纹方式连接的半灌浆套筒。

灌浆套筒灌浆用入料口，通常为光孔或螺纹孔。

灌浆套筒灌浆用排气兼出料口。

钢筋灌浆套筒接头单向拉伸时，拉力全部由灌浆套筒承受的区段。

通过水泥基灌浆料的握裹传力，将钢筋锚固在混凝土结构中的预埋的波纹管套筒。

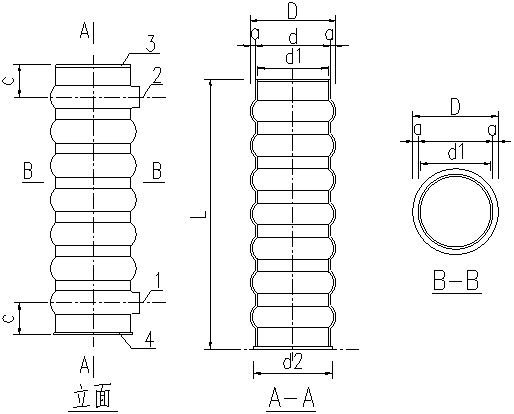

说明：

1－灌浆孔（或排浆孔）；

2－排浆孔（或灌浆孔）；

3－钢筋伸入端临时封盖；

4－封口板。

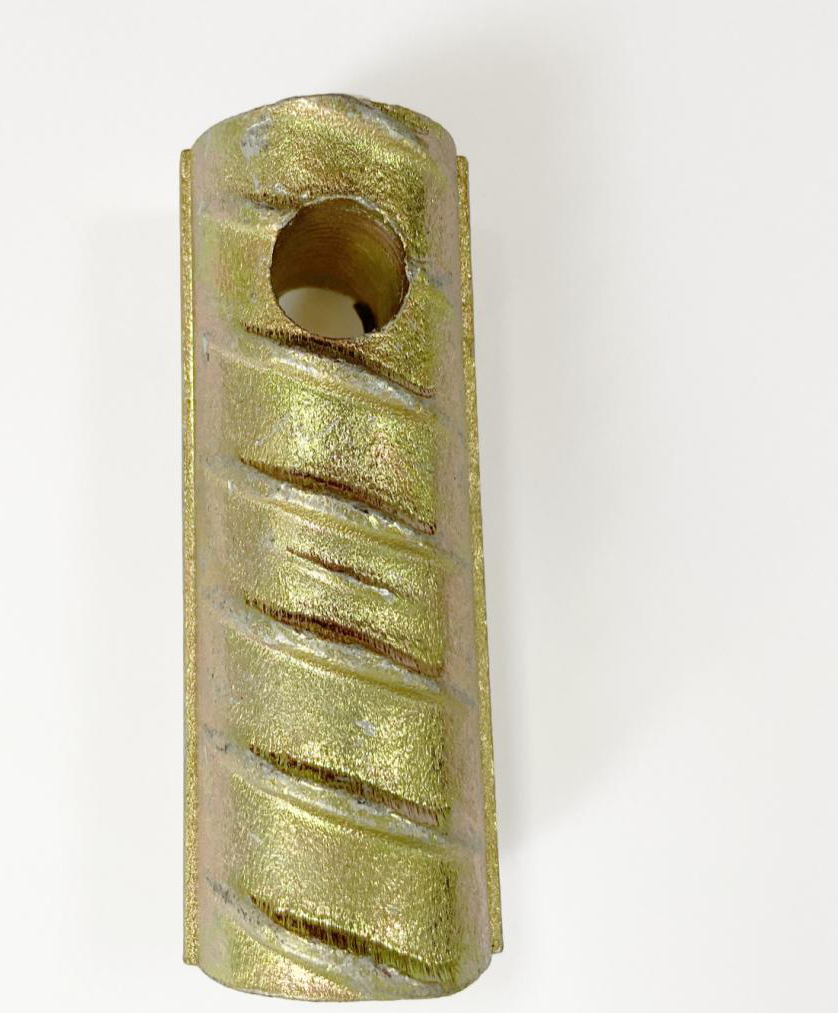

奇甫压扁套筒（不带横销），是由品质优良的精密钢管制作而成。

材料：45#钢

表面处理：电镀锌/热镀锌

螺纹类型：M/Rd

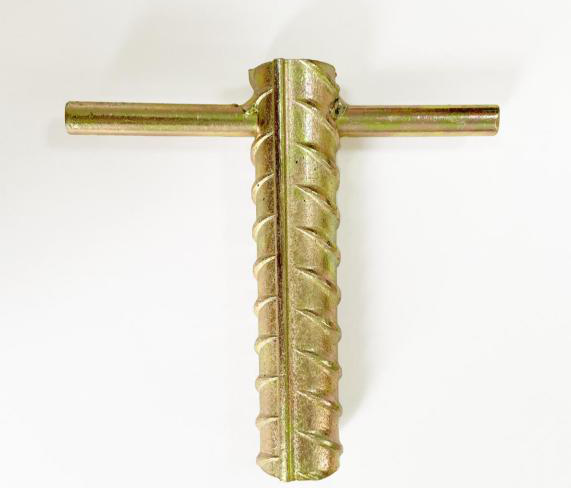

奇甫压扁套筒（带横销）是由优质的精密钢管制作而成，在使用过程中减少了额外插入螺纹钢的工序，使用快捷方便。

材料：45#钢

表面处理：电镀锌/热镀锌

螺纹类型：M/Rd

钢筋内有螺纹，可确保对混凝土的附着强度。

用途：起吊，脱模等。

采用螺纹钢钢筋经过内螺纹加工而成，在端部设置贯穿接合钢筋用的销孔，以防止脱落，同时可使载重均匀地分布在混凝土内。

埋入部分板壁薄时，以接合钢筋分散载重，防止产品受力过大。

插入横销或钢筋的长度要直径10倍以上（推荐20倍）。

用途：预制混凝板的脱落，重型混凝土产品的翻转、施工。

超高强无收缩钢筋连接用灌浆料是重庆奇甫研发的一种具早强、高强、高流态、微膨胀等多优点的无机复合材料，该材料以无机胶凝材料和高强骨料为主，并掺入不同种类的外加剂来满足产品各种性能的需要。产品无毒、无害，对水质及周围环境无污染，对钢筋无锈蚀，耐久性好。

1、高流动性及保塑性能，施工性能优良。无论何种复杂之间隙均可充分填充，塑造性优越，施工简单方便。

2、早强且超高强，后期强度持续增长。超高强度锚接保证了钢筋连接的安全可靠性，早期强度高可显著缩短构件允许受载时间，缩短施工周期。

3、浆体微膨胀，长期使用无收缩，可防止浇筑后产生空鼓现象及有效承载面降低；浆体与钢筋、钢套筒粘结强度高，可有效传递各种应力；浆体采用实心式膨胀基材，可把物料较好地控制在无收缩状态并大大增加对钢筋的握裹力，确保钢筋与套筒之间强力结合。
